Extensiones

En la medición táctil de las piezas de trabajo, las características que deben medirse pueden ser de difícil acceso. En este caso se requiere una extensión de lápiz óptico. Mientras que las extensiones de metal son aceptables para los sensores de gatillo táctil, las soluciones de fibra de carbono están conquistando cada vez más el mundo de los sensores táctiles de escaneo.
Longitud (L)
La extensión perfecta para sus requisitos de precisión

La extensión perfecta para sus requisitos de precisión

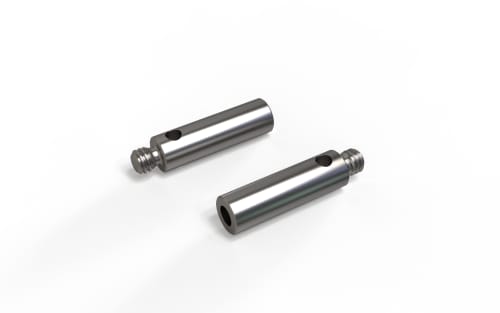

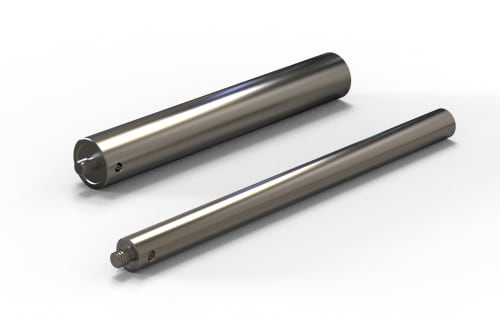

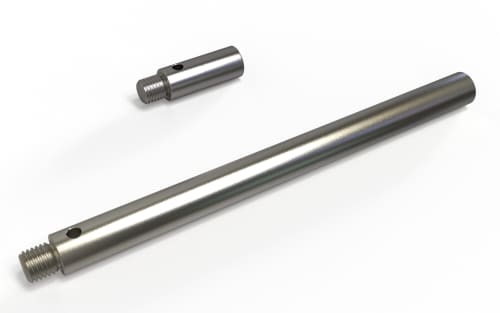

Los valores medidos que registra la máquina de medición de coordenadas dependen de la forma en que el sistema de sonda percibe las propiedades de la superficie. El lápiz recoge los datos directamente del componente y los transmite al cabezal de la sonda a través de las extensiones y la placa adaptadora. Por lo tanto, como parte del sistema general de sondas, las extensiones tienen una influencia significativa en la medición de la incertidumbre. Para sensores de disparo táctil, como los sistemas M2 y M3, las extensiones siguen fabricadas en metal, ya que el material tiene poco efecto en la incertidumbre de medición en comparación con la tecnología de escaneo. Para sensores de escaneo táctiles, las extensiones de fibra de carbono ZEISS REACH CFX son muy útiles en todos los segmentos, ya sean de nivel de entrada o diseñadas para la máxima precisión. El titanio y el aluminio son tecnología más antigua. Debido a que las extensiones de fibra de carbono ZEISS REACH CFX no sólo son ligeras y estables en longitud, sino también resistentes a la flexión y la torsión. Esto reduce las desviaciones hasta cinco veces y ayuda a evitar decisiones erróneas costosas debido a resultados de medición inexactos.
REACH CFX para sus requisitos de precisión

REACH CFX para sus requisitos de precisión

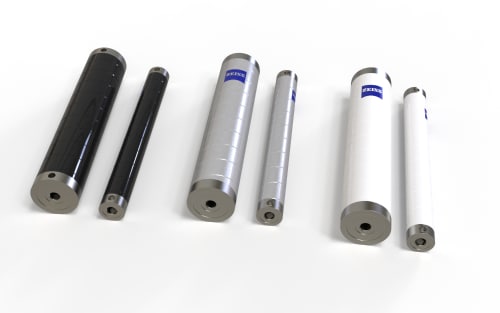

Las tres versiones de las extensiones, ZEISS REACH CFX 1, CFX 3 y CFX 5, son niveles presupuestarios personalizados y requisitos de precisión de las máquinas de medición de coordenadas (CMM). CFX 1 está a la par con las extensiones de titanio o aluminio en términos de precio, pero funciona significativamente mejor que el metal en términos de precisión. CFX 3 tiene una precisión significativamente mayor en comparación con las extensiones CFX 1. ZEISS REACH CFX 5 completa la cartera y cumple con los más altos requisitos técnicos. Esta calidad es insuperable en el mercado. Ose recomienda ZEISS REACH CFX 1 para: ZEISS SPECTRUM, ZEISS CONTURA y CMM comparables ZEISS REACH CFX 3 para: ZEISS PRISMO, ZEISS PRISMO fortis, ZEISS ACCURA y CMM similares ZEISS REACH CFX 5 para: ZEISS PRISMO verity, ZEISS PRISMO ultra, ZEISS MICURA, ZEISS XENOS y CMM similares.
