ZEISS VAST/VAST Gold
Los platos adaptadores para el sensor VAST/VAST Gold con funciones de chip activadas de conexión M5
Platos Adaptadores ZEISS
El plato adaptador es la interfaz central entre la MMC y la pieza de trabajo. Especialmente en la interfaz con el cabezal de medición, no se pueden hacer concesiones, ya que no es posible estimar lo que una copia de un plato producción barata puede lograr en el sistema general de su dispositivo de medición de coordenadas. Los platos originales de ZEISS los fabrica exclusivamente ZEISS en Alemania bajo estrictos procedimientos y pruebad de calidad. Las aprobaciones de laboratorio y los controles constantes de calidad y de proceso garantizan una funcionalidad completa en todas las MMC de ZEISS.
Tipos de platos adaptadores
Platos adaptadores originales ZEISS - El plato adaptador perfecto para su sistema de medición

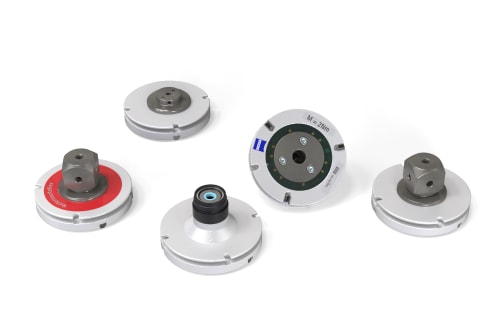

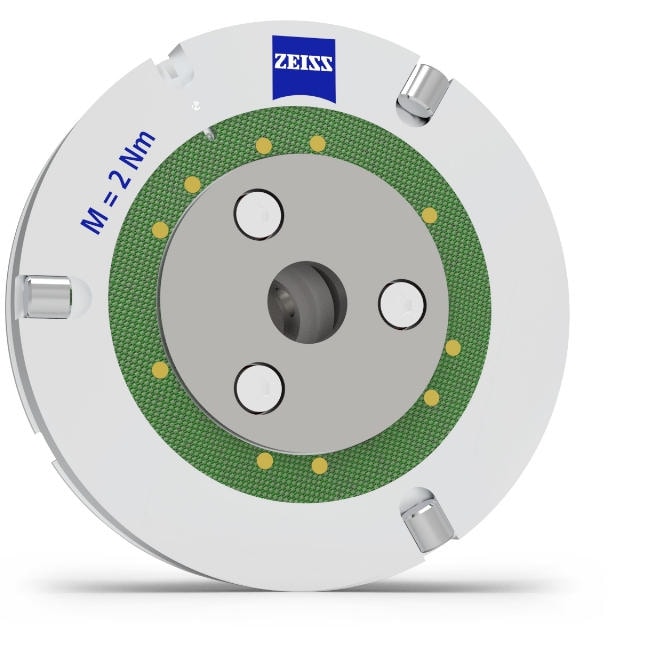

ZEISS VAST
Los platos adaptadores ZEISS VAST son compatibles con los sensores ZEISS VAST Gold y ZEISS VAST XT Gold. ZEISS VAST Gold es el sensor ideal para la exploración táctil y las mediciones de punto único con palpadores largos. Pueden manejar palpadores con una longitud de hasta 800 milímetros y un peso de hasta 800 gramos. Este sensor se caracteriza por sus altas velocidades de exploración..

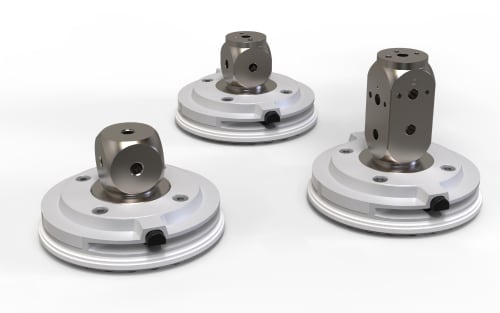

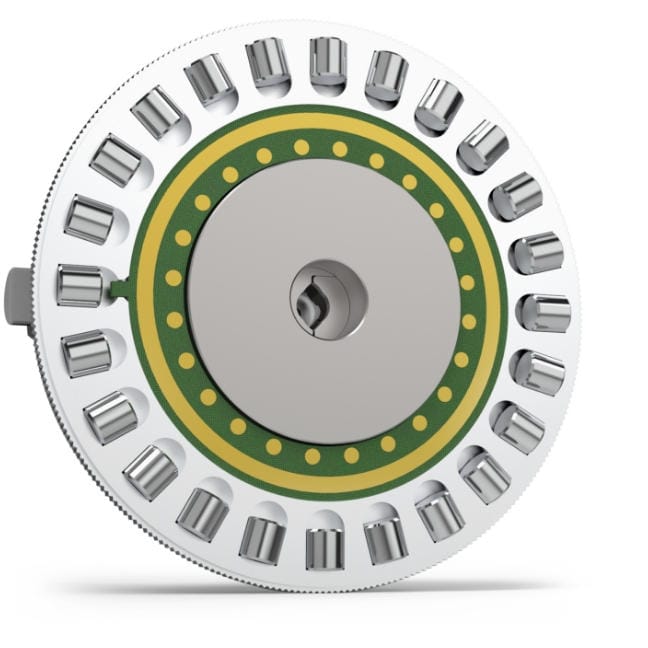

ZEISS VAST XTR
Los platos adaptadores ZEISS VAST XTR son la elección correcta para los sensores ZEISS VAST XTR Gold. Este tipo de sensor tiene un eje de rotación integrado, lo que significa que el palpador está alineado en la dirección de la característica que se va a medir.

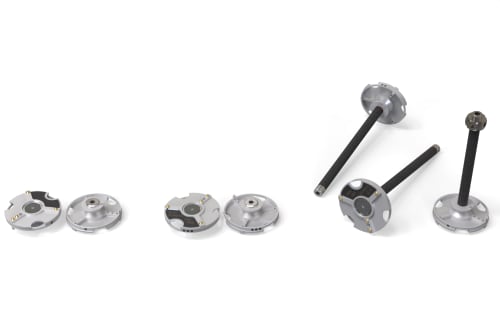

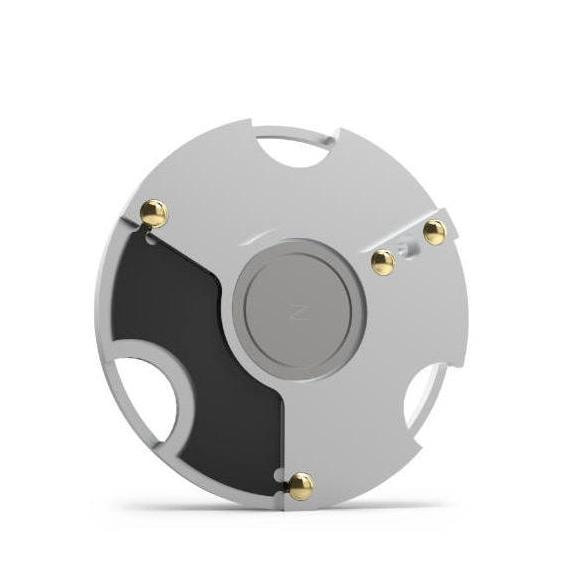

ZEISS VAST XXT
Los platos adaptadores son compatibles con los sensores ZEISS VAST XXT. Este sensor permite un escaneado de alta precisión en la articulación giratoria RDS de ZEISS. El refinado punto de apoyo de las placas adaptadoras XXT garantiza la estabilidad del sistema y un alto grado de precisión. Los puntos de contacto chapados en oro mejoran la conductividad eléctrica para una transmisión de datos más robusta.
Ventajas de los platos adaptadores ZEISS
Solo disponible con el original

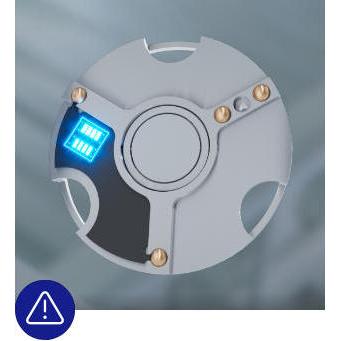

Evita errores operativos y mediciones incorrectas
Los platos adaptadores de ZEISS identifican el sistema de palpadores en el software mediante el chip identificativo y, de esta forma, se evitan errores operativos y mediciones incorrectas. Otra ventaja es que se dispone de más información, como por ejemplo la presión de medición o el ángulo del sistema de palpadores activo, la cual está disponible en la pantalla del panel de control con los originales.

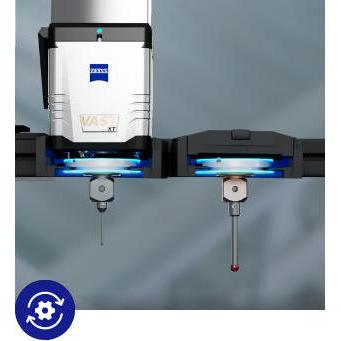

Acelera el cambio de palpador
La función de software "Cambio rápido" permite que el procedimiento de cambio del palpador pueda realizarse en la mitad de tiempo. Es una práctica ventaja en el caso de piezas de trabajo complejas que requieren numerosos cambios de palpadores.

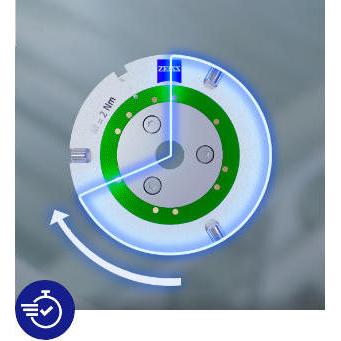

Reduce el tiempo de medición
La función "Fly Scan" permite que el palpador avance en línea recta sobre un receso y continúe el escaneado en el otro lado sin interrupción. Aun así, el software evalúa los puntos de medición correctos. En función de la pieza de trabajo, este proceso puede reducir el tiempo de medición hasta un 70 % en, por ejemplo, la medición de la parte externa de un engranaje.

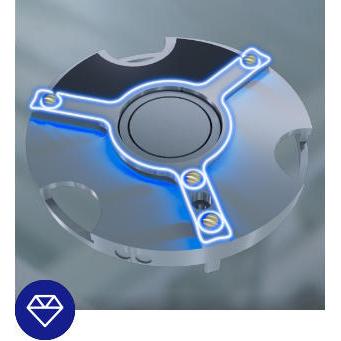

Transmisión de datos más robusta
La refinada posición de los rodamientos de los platos adaptadores XXT conserva la estabilidad del sistema manteniendo el mismo alto nivel de precisión. Los puntos de contacto recubiertos de oro mejoran la conductividad eléctrica, garantizando una transmisión de datos más robusta. En general, la eficiencia del equipo de CMM solo está garantizada utilizando los platos adaptadores originales de ZEISS.
Preguntas frecuentes sobre las platos adaptadores
El par de apriete de los platos adaptadores es muy crítico. Si los tornillos se aprietan con menos par de apriete, existe el riesgo de que el sistema de palpadores se incline, lo que puede provocar errores de medición debidos al contacto del vástago con la muestra. Si los tornillos se aprietan demasiado, el cuerpo de aluminio del plato adaptador se deformará pudiendo generar errores de acople con el cabezal y los valores de medición no podrán ser transferidos al sensor.
Las esferas doradas se han implementado para garantizar una transmisión de datos más estable. El revestimiento de oro transmite los datos electrónicos mucho mejor que la esfera de acero puro montadas en modelos anteriores. Estos recubrimientos de oro también son conocidos en el campo del audio, donde los conectores también están recubiertos de este material. Especialmente en las MMCs que se encuentran en un entorno de producción con suciedad en suspensión, este tipo de esferas permiten obtener resultados considerablemente mejores.
Desde la introducción de la sonda VAST XT, es técnicamente posible identificar los sistemas de palpadores mediante un chip. Esta tecnología se implementa en un gran número de opciones en los controles de las máquinas y el software CALYPSO. Este chip está activo desde 2007 y se utiliza en numerosas aplicaciones. Cada vez más funciones de la máquina o del software solo pueden implementarse con la ayuda de estos chips activados. Puede ver las placas con el chip activado en el logotipo de ZEISS y 2 pegatinas con los números de artículo y serie.
Independientemente de la sonda utilizada, todos los platos de cambio son el componente más importante de la cadena del sistema de palpadores. El plato transfiere la desviación de palpación a la sonda. Cuanto mejor y más estable sea esta conexión, más fiables serán los valores medidos. La estabilidad en esta conexión puede verse afectada en el caso de utilizar platos sucios o dañados. Por ello, recomendamos limpiar y comprobar periódicamente los componentes críticos bajo el microscopio. Los componentes críticos son los rodillos o esferas de contacto y la placa de anclaje en el centro del plato. Ambos deben estar completamente libres de contaminación y daños. Para la limpieza pueden utilizarse paños de limpieza adecuados. También pueden utilizarse otros productos de limpieza en función del tipo y el nivel de suciedad. No obstante, le recomendamos que consulte previamente a su representante de ZEISS.
Los platos adaptadores de ZEISS forman parte de la tecnología de sondas de ZEISS y no se pueden igualar tan fácilmente. Las funciones básicas de la máquina y CALYPSO pueden utilizarse sin problemas. Sin embargo, los nuevos controladores y muchas opciones de software sólo pueden leer la tecnología especialmente desarrollada en las platos de cambio originales de ZEISS. Muchas copias baratas en el mercado no son capaces de mapear por completo esta tecnología, por lo que es posible que no funcionen con los nuevos controladores o no permitan utilizar ciertas funciones. Sólo los platos adaptadores originales de ZEISS pueden garantizar la plena funcionalidad de la máquina.
